大家家里的网络拓扑结构都是什么，说说。

[marioma]

路由——POE 交换机——AP

[hackroad]

上海电信 2000Mbps 下行、300MMbps 上行，光猫桥接+X86 PVE （ Routeros ，Linux DNS+黑群晖(只作为 osx 备份) ）+2.5G 交换机+Mesh wifi ，完毕。

[x86]

光猫->软路由->AP

[markchen88]

光猫：就我自己一个人，承担了一切

[crc8]

星形网络

[totoro625]

光猫->主路由拨号
->AP1
->NAS->软路由->AP2 ，AP2 炸了不会波及家人上网

[mangmaimu]

┌──────┐
│ 光猫 │
└───┬──┘
│
┌─────▼─────┐
│ Mikrotik │
│ 路由器 │
└───┬───┬───┘
│ │
┌────▼┐ ┌▼────┐
│ AP │ │ NAS │
└─────┘ └─────┘

[FFFFourwood]

吉林联通 (下行 1200M / 上行 200M)
│
▼
┌───────────────────────┐
│ 光猫主路由 (FTTR 主) │
└─────┬───────┬───────┬─┘
│ │ │
│光纤 │光纤 │网线
│ │ │
▼ ▼ ▼
┌──────┐ ┌──────┐ ┌──────────────┐
│主卧 │ │次卧 │ │ 2.5G 交换机 │
│路由 │ │路由 │ └─────┬──┬──┬──┘
└──────┘ └──┬───┘ │ │ │
│网线 │ │ └─ [ NAS (本地代理) ]
▼ │ └──── [ Apple TV ]
┌───────────┐ └─────── [ UU 加速器 ]
│2.5G 交换机│
│(B 路: PC 区)│
└─┬───┬───┬─┘
│ │ │
▼ ▼ ▼
[PC] [PC] 空闲

[FFFFourwood]

吉林联通 1200M/200M (FTTR)
[光猫主路由]
├── A: (光纤) -> 主卧从路由
├── B: (光纤) -> 次卧从路由 -> 2.5G 交换机 -> PC 群
└── C: (网线) -> 2.5G 交换机 -> ATV / UU / NAS(本地代理)

[jackOff]

光猫-》分流代理盒子-》专业信号放大万兆口 wifi6 路由器

[zachary99]

光猫放在弱电箱，客厅一个 WiFi7 路由器，就没了

[saigetsu]

光猫-卵路由-交换机-ap

[wangritian]

猫-pve(openwrt+飞牛)-ap

[ETiV]

https://imgur.com/0RgLWK4.jpg

到客厅电视柜只留了一根网线，只能组 VLAN 了…

[lihy1127]

最近在 Gemini 的助力下，更新了网络结构，变成了：光猫--路由器，其中 5G 的 WiFi 专门科学上网，2.4G 的 WiFi 直连国内，2.4G 的访客 WiFi 专供来访客人和各种智能设备。

[liminany1]

晚点更新上来

[Mar5]

光猫(桥接模式)───────────────────────────────┐
↓ ↓
主软路由(OpenWrt)(eth0 拨号)─────────────────────IPTV （ eth2 ）（抓的 iptv 盒子）
↓（ eth1 ）
交换机
┌────────────────┐
↓ ↓
AP 模式 TPLink mesh AP 模式 PLink mesh
（有线回程 ） （有线回程）

[piero66]

核心 mikrotik 硬路由 汇聚：杂牌 2*10g+5*2.5g poe 交换机 接入：无线接入若干 86 面板 ap+ac 有线接入走 ap 网口和螃蟹 100 块钱一个的 2*10g+4*2.5g 交换机

[maybeonly]

联通光纤-分光<联通猫，联通 9929 猫>n100 核心路由器-交换机-AP
移动光纤-------移动猫----------/

*n100 核心路由器：这里空白太小了写不下，只好写在另一个帖子里

[Eddiegaao]

我家是单元楼的 1 层+地下一层，共计 140m²，房间有房东装好的 ac ，弱电箱有光猫和 ap ，在此基础上我买了一个中兴主路由放在弱电箱，和一个无线路由器放在地下层的设备间，这个 wifi 单独用作 vr 的串流，除此之外还有一个 nas 在主网段，nas 上跑了一个软路由虚拟机做旁路由用来给游戏等、电视等设备翻墙，所有的设备都靠弱电箱的中兴主路由 dhcp

[Eddiegaao]

补充上文：改了桥接，弱电箱的中兴主路由也用来拨号，这一套我梳理了好久....折腾完之后太有成就感了

[yeh]

双 wan-路由器-poe 交换机-ap/nas/旁路/mac mini

主要是 ac+ap 方案

[davidyin]

光猫 --- 四网口软路由 --- tl-sg3210xhp-m2 交换机 下面接
1 ） PVE：若干 vm ，包括 omada 控制器
2 ）三个 POE ap ，分别放在三个楼面
3 ）四盘位 nas
4 ）光口接我的 pc
5 ）通过 ethernet 同轴电缆转换器，连到楼上两个楼面。（利用原有的同轴电缆，就不拉线了，可跑千兆）

WiFi 连接二十多设备，包括监控摄像等等。

[davidyin]

有些就不展开了。

[Master1993]

2*7015 2.5G 光猫（ WAN1:电信 2000M ； WAN2:联通 1000M ）
|
4*2.5G ikuai 软路由
|
2*2.5G 汇聚口
|
8*2.5G WIFI6 AC+AP

[smallfount]

双 wan 进 Ubnt UDM Pro...然后进华为交换，，剩下的就都是交换机的活了。。。

[Chaidu]

光猫 -> 软路由(PPPoE) -> 硬路由

[AmericanExpress]

光猫->主路由->mesh Wi-Fi 和 ethernet 设备
说实话家用网搞那么多有的没的除了折腾没啥用

[huaweii]

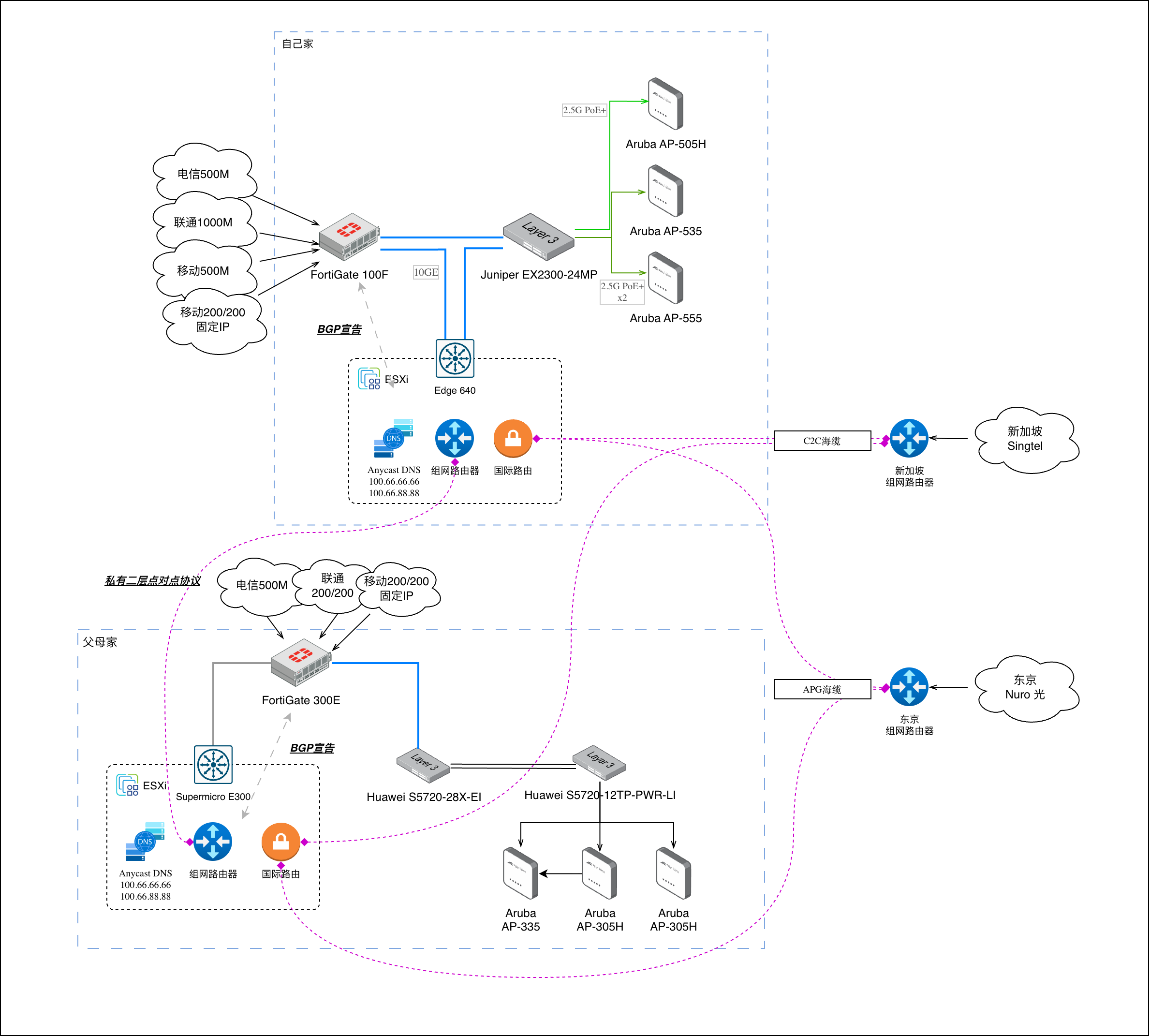

少了典图👇

[kkanwo]

移动 1000M + 电信 300M -> 各自光猫 => 主路由 R5005PE -> 接 2 * AP + NAS

[deloved]

光猫+主次卧两个无线 AP

[Vaspike]

光纤->光猫->猫自带路由器--网线->QWRT

[goukey]

@FFFFourwood 为什么你的上传是 200 长春联通千兆的上行是 100 啊

[maskerTUI]

光猫——TPlink 路由器。搞定

[unneeded]

南京电信 1000M
光猫 - 主路由 - 交换机 - 两个子路由
其他设备就随便找个接口挂着，要翻墙的设备把网关改成 mac mini

[MindMindMax]

客厅 WIFI - WIFI 桥接 - 书房 WIFI

[darksword21]

就加了个盒子装 openwrt 然后 dhcp 把网管改成了它的地址

[FFFFourwood]

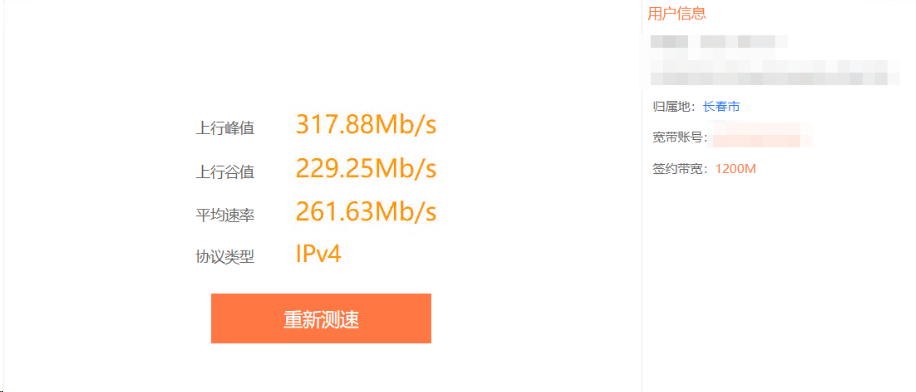

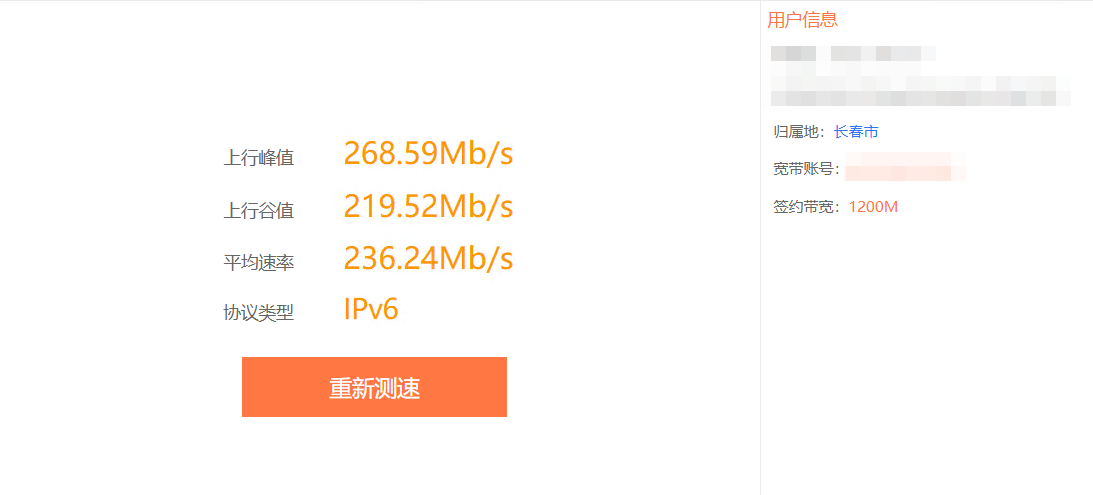

@goukey 我这上传 ipv4 跑到 240~300 ，ipv6 240 左右


[FFFFourwood]

奇怪，图咋不出来

[johnman]

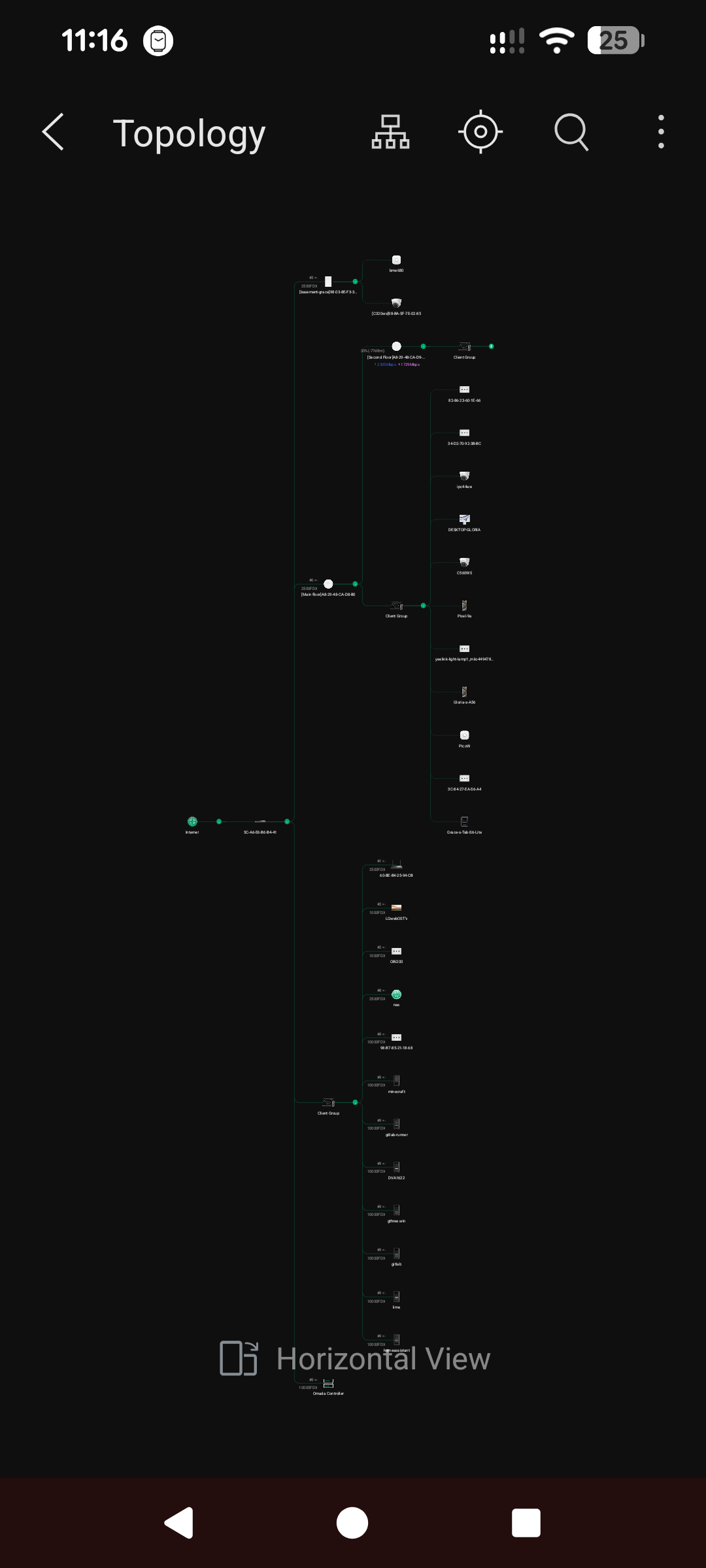

https://www.radinet.app/share?sid=cmk2dp3fb000114etr4op88yv

[chouxiang99]

光猫-j4125 的 openwrt 拨号-两个小米路由器组了 mesh ，openwrt 上接了各个房间的网线

[qianxuu]

光猫-软路由-2.5G 交换机-AP/NAS/电脑

[sth2018]

光猫-旁路由

[chihiro2014]

光猫-》交换机-〉终端设备/路由器

[hjj0529]

光猫---中兴 AX3000pro 主路由---交换机----N1 旁路由（主要是给 ATV 和 PC 分流，其它终端全部默认走主路由）

[terrancesiu]

4 个 rb5009 同城组网，我家 2 个，自己爸妈，老婆爸妈家一边一个，我家 4 条 200m 上行宽带，另外 2 个位置 300m/30m 。然后 4 个 rb5009 又和阿里云广州、aws 新加坡、阿里云新加坡、vultr 新加坡组网，然后 ospf 打底，bgp 的 rr 跑起来，ecmp 也搞定。

[samuel325]

光猫 1--- ---AP(MESH)
|PVE--OP|---交换机 ---AP(MESH)
光猫 2--- ---TV
---PC

[383394544]

光猫拨号--路由器+旁路网关--终端

因为宽带不是我申请的懒得改桥接，这样已经够用了。

[javapythongo]

三个路由器组成有线 mesh

[exiaohao]

好像 搞得 稍微有一丢丢复杂（

[TheNine]

光猫，硬路由，allinone 旁路由

[wojiaohgl]

你们都整的这么复杂

我一个运营商给的光猫

带着 3 个空调，门铃、烤箱、新风、2 个 apple 音箱 mini 、1 个 ps5 、1 个 switch ，

以及 8 个手机、2 个 ipad 、3 台电脑、1 个 nas 、1 个 appletv 、1 个机顶盒

连续运行 4 年了，都挺正常的

[vhus]

开始铜转光了：已经稳定运行 1 年
1.主架构光猫中兴 G7615-光纤-中兴 G1612*2 ，组 mesh ，wifi6 覆盖；
2.光猫转桥接，关闭光猫 DHCP ；
3.用 R5C （ arm 开发板小主机）做主路由，刷了 openwrt ，接管 pppoe 拨号、网关、DHCP ，（美中不足的是这里还没法儿转光，只能用网线）；

[ArthurKing]

弱电箱光猫接电视柜主路由（斐讯 k3 ，openwrt ，关 wifi ）。主路由 LAN 三根线，一根接 TPLink WTA541 ，一根接弱电箱交换机，一根接电视柜交换机（再接服务器、电视机等设备）。弱电箱交换机另一根线接另一台 TPLink WTA541 。两台 WTA541 组有线回程 MESH

[goukey]

@FFFFourwood 上传给 1000 又能怎么样，月上传达 100G 就给你限速 3m ，我都限三次了。到期就拆机。

[wuvvu]

@lihy1127 2.4G 和 5G 分别设置为不同的 vlan 吗？

[Tinyang]

光猫->锐捷 EG310MG-P AC -> EAP172 AP * 5
-> NAS

[radiocontroller]

光猫 -> r2s(开 openclash) -> 交换机 -> 2 台路由器(组 mesh) -> nas

[kaedeair]

光猫->软路由->交换机->下挂设备和若干无线路由器

[yws112358]

光猫➡️爱快软路由（虚拟机飞牛+虚拟机 alpine （上面跑了 clash+adghome ））➡️主 mesh ---（无线） 辅 mesh

[robin001]

三家运营商的光猫+三个路由器~

[si]

光猫 x2
⬇
AC 路由一体机、
⬇
APx7 、NAS 、小主机（ Windows ）、硬盘录像机 x2 、摄像头 x16

[FFFFourwood]

@goukey 我也限速了一个号，搬新家换了宽带账号，然后我把 pt 上传限制了之后，现在还算挺稳定， 我控制基本不会有太多的上传流量

[cxtjk]

杭州电信（ 200/1000 动态公网 V4/6 ）+ 华数 (1000/1000 动态公网 V4/6) + 杭州移动（ 50/50 固定公网 V4/6 ）
⬇
Huawei B850 *2 + Huawei PTN 906B
⬇
超微 E300-8D （物理机直接装爱快）
⬇
合勤 xs1930-12hp （ 10 口万兆 poe++ + 2 口万兆光） + Huawei S5735 (24 口千+4 口万兆光)
⬇
Huawei AP 8760-X1 Pro + Huawei AP 6760 + 海康摄像头 x4 + Qnap ts-873A + 双路 E5 服务器（ esxi ，不过现在不跑业务了，关机了）+Apple TV 等等其他一大堆智能设备

[poporange630]

光猫-软路由拨号-TP 主路由-2.5G 交换机
